Lắp đặt hệ thống chống sét
Tại Việt Nam, trung bình mỗi năm ghi nhận hàng trăm nghìn cú sét đánh với cường độ lớn, gây thiệt hại nghiêm trọng cho nhà xưởng, nhà ở dân dụng, tòa nhà cao tầng, kho bãi, trạm biến áp, nhà máy sản xuất, doanh nghiệp FDI, công trình điện mặt trời và hệ thống hạ tầng trọng yếu. Sét không chỉ phá hủy cơ sở vật chất mà còn gây cháy nổ, làm hỏng thiết bị điện – điện tử, gián đoạn sản xuất và để lại hậu quả tài chính rất lớn. Chỉ cần một lần sét đánh trực tiếp hoặc lan truyền quá áp, toàn bộ hệ thống có thể tê liệt ngay lập tức.
Ở thời điểm hiện tại, việc lắp đặt hệ thống chống sét không còn là tùy chọn mà đã trở thành yêu cầu bắt buộc theo luật, đặc biệt đối với doanh nghiệp, nhà máy, tòa nhà văn phòng, chung cư, kho hóa chất, trạm xăng, khu công nghiệp và các công trình có nguy cơ cháy nổ. Một hệ thống chống sét đạt chuẩn không chỉ bảo vệ tài sản – con người, mà còn bảo vệ tính liên tục vận hành, giúp doanh nghiệp tránh mất dữ liệu, tránh ngừng sản xuất, tránh thiệt hại hàng tỷ đồng do gián đoạn hệ thống.
CÔNG TY TNHH PCCC MINH KHANG là đơn vị thi công – lắp đặt – thẩm định hệ thống chống sét uy tín tại Bình Dương, TP Hồ Chí Minh và khu vực miền Nam. Với đội ngũ kỹ sư kinh nghiệm, trang thiết bị đo kiểm chuẩn hóa và quy trình thi công theo TCVN – IEC – NFPA, chúng tôi triển khai trọn gói từ khảo sát – thiết kế – thi công – đo điện trở đất – lập hồ sơ hoàn công – nghiệm thu với cơ quan chức năng. Mục tiêu là mang đến hệ thống chống sét an toàn – ổn định – đúng tiêu chuẩn – đúng pháp lý và phù hợp với từng loại công trình.
Doanh nghiệp càng lớn, hệ thống càng phức tạp, rủi ro càng cao. Lựa chọn đúng đơn vị thi công chống sét là cách duy nhất để giảm thiểu rủi ro và bảo vệ cả một hệ thống hàng chục – hàng trăm tỷ đồng. Minh Khang PCCC cam kết làm đúng – làm chuẩn – làm chắc, nói rõ chuyên môn và chịu trách nhiệm trọn đời kỹ thuật.
VÌ SAO DOANH NGHIỆP BẮT BUỘC PHẢI LẮP ĐẶT HỆ THỐNG CHỐNG SÉT?
1. Sét tại Việt Nam thuộc nhóm mạnh và nguy hiểm nhất châu Á
Việt Nam nằm trong “vành đai sét” Đông Nam Á với cường độ cao, mật độ tia sét dày, đặc biệt ở miền Nam (Bình Dương, Đồng Nai, TP.HCM, Tây Ninh).
Thiệt hại gồm:
- Cháy nổ nhà xưởng
- Hỏng hoàn toàn tủ điện, PLC, inverter, server
- Mất dữ liệu doanh nghiệp
- Gián đoạn dây chuyền sản xuất
- Tổn thất tài chính từ vài trăm triệu đến hàng chục tỷ
2. Bắt buộc theo luật và tiêu chuẩn Việt Nam
Các văn bản yêu cầu bắt buộc lắp chống sét:
- TCVN 9385:2012 – Chống sét cho công trình xây dựng
- TCVN 9383:2012 – Hướng dẫn đo điện trở đất
- QCVN 02:2022/BCT – Công trình có nguy cơ cháy nổ
- Luật PCCC – Nghị định 136
Không lắp đặt ⇒ không nghiệm thu PCCC ⇒ không cấp phép hoạt động.
3. Bảo vệ con người – tài sản – dữ liệu
Một cú sét đánh lan truyền đủ để phá hủy toàn bộ hệ thống điện tử như: PLC, camera, server, hệ thống quản lý kho, máy tính, thiết bị đo lường.
Thiệt hại gián tiếp thường lớn hơn trực tiếp.
CÁC TIÊU CHUẨN CHỐNG SÉT ĐƯỢC ÁP DỤNG
1. TCVN 9385:2012
Tiêu chuẩn quan trọng nhất khi thiết kế hệ thống chống sét trực tiếp + chống sét lan truyền.
2. IEC 62305 (quốc tế)
Áp dụng cho nhà máy, khu công nghiệp, công trình FDI.
3. NFPA 780 (Mỹ)
Tiêu chuẩn bảo vệ chống sét cho công trình đặc thù: kho nhiên liệu, nhà xưởng hóa chất.
PHÂN LOẠI HỆ THỐNG CHỐNG SÉT
1. Chống sét trực tiếp
Gồm:
- Kim thu sét cổ điển Franklin
- Kim thu sét hiện đại ESE (Liva, Pulsar, Ingesco…)
- Dây thoát sét
- Cọc tiếp địa
2. Chống sét lan truyền (SPD)
Ba cấp bảo vệ:
- Cấp 1: lắp tại tủ điện tổng
- Cấp 2: lắp tại tủ phân phối
- Cấp 3: lắp tại thiết bị nhạy cảm
3. Hệ thống tiếp địa an toàn
Điện trở tiêu chuẩn ≤ 10 Ω (theo TCVN).
Nhà máy hóa chất yêu cầu ≤ 1–4 Ω.

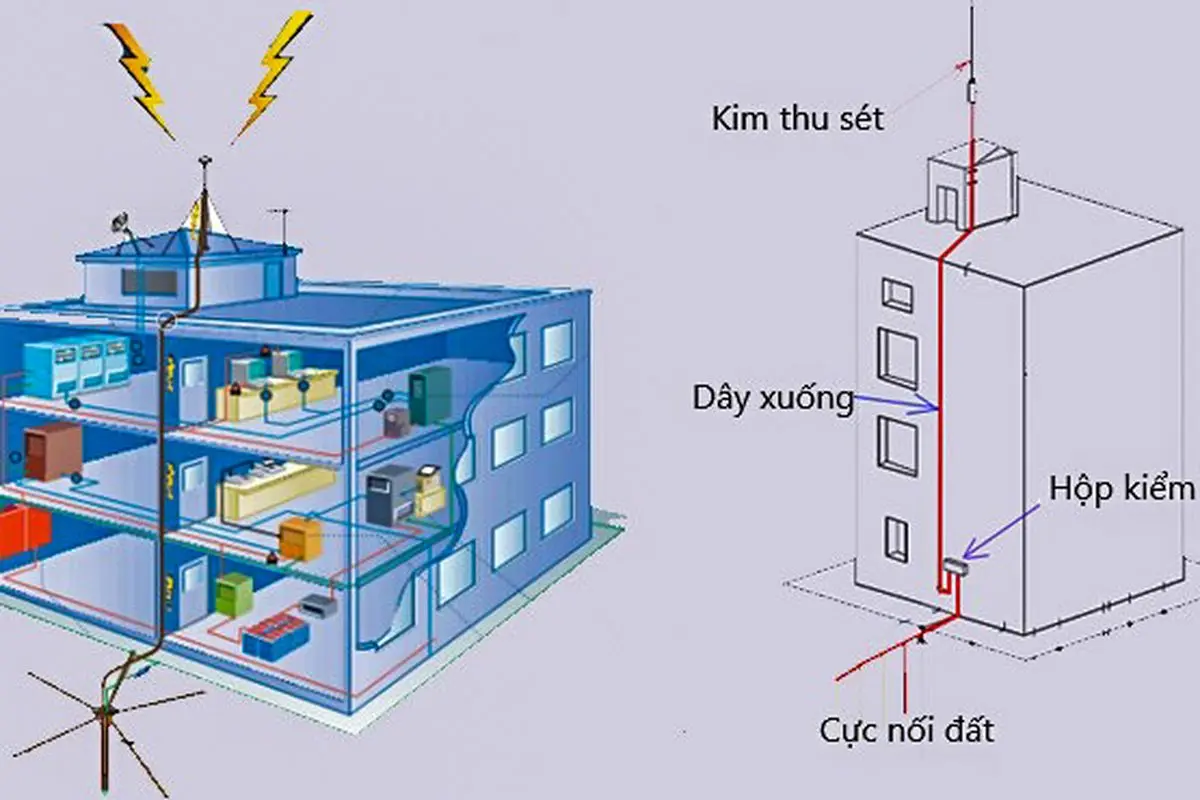

CẤU TẠO HỆ THỐNG CHỐNG SÉT HOÀN CHỈNH
1. Kim thu sét
Chọn theo:
- Bán kính bảo vệ
- Chiều cao công trình
- Mức độ rủi ro
- Tiêu chuẩn chủ đầu tư yêu cầu
2. Dây thoát sét
Đồng trần, đồng bọc PVC hoặc thép mạ kẽm D16.
Điều kiện bắt buộc: đi thẳng, không gấp khúc.
3. Hệ thống tiếp địa
Cọc đồng bọc 14–16mm.
Cọc sâu 2.4–2.8m hoặc tùy địa chất.
Hố kiểm tiếp địa bắt buộc phải có.
4. Thiết bị chống sét lan truyền (SPD)
Hãng: OBO, Schneider, Citel, Phoenix.
Áp dụng cho cả đường nguồn – tín hiệu – data – camera – inverter solar.
QUY TRÌNH THI CÔNG CHỐNG SÉT TẠI MINH KHANG
Bước 1 – Khảo sát thực tế
Đo đạc chiều cao, vị trí đặt kim, môi trường xung quanh, kết cấu mái, hệ thống điện hiện hữu.
Bước 2 – Thiết kế hệ thống (theo TCVN 9385)
Bao gồm:
- Mô phỏng vùng bảo vệ 3D
- Tính toán bán kính bảo vệ
- Sơ đồ kim thu – dây thoát – tiếp địa
- Chọn thiết bị SPD theo dòng xung
- Tạo bản vẽ kỹ thuật + bản vẽ xin phép
- Lập hồ sơ pháp lý đầy đủ để nghiệm thu PCCC
Bước 3 – Thi công
Áp dụng tiêu chuẩn nghiêm ngặt:
- Hàn hóa nhiệt
- Đo điện trở đất liên tục
- Đảm bảo dây thoát thẳng, không gấp khúc
- Lắp SPD đúng điểm, đúng cấp
- Ghi chép nhật ký thi công + chụp ảnh đầy đủ
Bước 4 – Đo điện trở đất bằng máy Megger
- Đo 3 cực
- Đo 62%
- Kiểm tra liên kết giữa các điểm
- Đảm bảo đạt ≤ 10 Ω (hoặc theo yêu cầu đặc thù)
Bước 5 – Nghiệm thu hoàn công
Bao gồm:
- Biên bản nghiệm thu
- Sơ đồ hoàn công
- Kết quả đo điện trở đất
- Hóa đơn – chứng từ – CO CQ (nếu cần)
- Hồ sơ trình duyệt PCCC theo NĐ 136
BÁO GIÁ LẮP ĐẶT HỆ THỐNG CHỐNG SÉT (THAM KHẢO)
Giá phụ thuộc vào chiều cao công trình, loại kim, số điểm tiếp địa và yêu cầu SPD.
1. Kim thu sét cổ điển Franklin
Từ 4.500.000 – 8.000.000 / bộ
2. Kim thu sét ESE
Tùy model:
- Liva LAP-A/B/C
- Ingesco
- Pulsar
Giá từ 12.000.000 – 65.000.000 / bộ
3. Hệ thống tiếp địa
1 điểm tiếp địa tiêu chuẩn: 2.000.000 – 4.500.000
Nhà máy yêu cầu 3–8 điểm.
4. SPD chống sét lan truyền
- Cấp 1: 3.500.000 – 12.000.000
- Cấp 2: 2.500.000 – 6.000.000
- Cấp 3: 1.200.000 – 3.000.000
CÁC CÔNG TRÌNH NÊN LẮP ĐẶT CHỐNG SÉT NGAY LẬP TỨC
- Nhà xưởng sản xuất
- Kho thành phẩm – kho hóa chất
- Trạm biến áp – tủ điện tổng
- Chung cư – văn phòng – tòa nhà cao tầng
- Nhà máy FDI yêu cầu tiêu chuẩn quốc tế
- Hệ thống điện mặt trời – trạm inverter
- Kho logistic – kho lạnh
- Nhà dân, biệt thự cao tầng
LÝ DO NÊN CHỌN MINH KHANG PCCC
1. Thi công đúng chuẩn – không làm ẩu
Toàn bộ mối nối hàn hóa nhiệt 100%, không dùng kẹp sắt kém chất lượng.
2. Đo đạt thực – nghiệm thu chuẩn
Máy Megger chính hãng, có giấy kiểm định.
3. Kỹ sư chuyên ngành – kinh nghiệm
Thi công hàng loạt dự án lớn tại Bình Dương – HCM.
4. Bảo hành kỹ thuật trọn đời
Lỗi kỹ thuật ⇒ xử lý miễn phí.
5. Hồ sơ hoàn công – pháp lý đầy đủ
Đáp ứng yêu cầu nghiệm thu PCCC, Nghị định 136.
